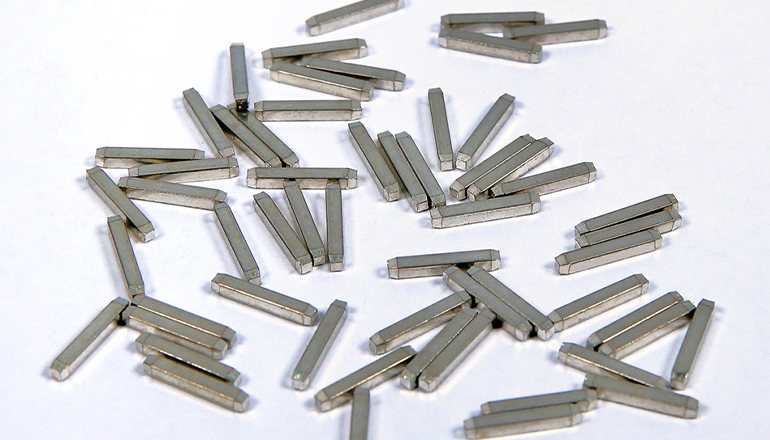

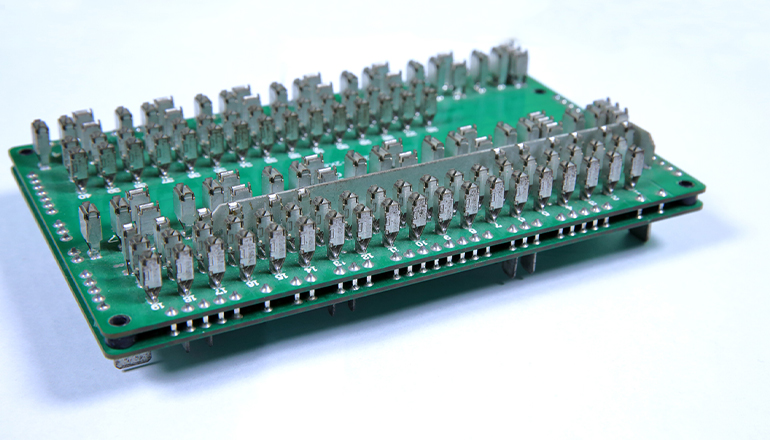

设备用于将散装的金属链接PIN针利用振动盘，送到分料滑块，再通过分料，然后插件头精准的插入到PCB。承载PCB的平台采用X轴、Y轴再加上旋转机构组成。工控、同服控制系统，稳定高效。拥有完善的检测及监测功能，操作方便简洁。
设备用于将散装的金属链接PIN针利用振动盘，送到分料滑块，再通过分料，然后插件头精准的插入到PCB。承载PCB的平台采用X轴、Y轴再加上旋转机构组成。工控、同服控制系统，稳定高效。拥有完善的检测及监测功能，操作方便简洁。
| 技术参数 | 参数值 |
|---|---|
| PCB尺寸/PCB size max | 50*50-300*250mm |
| PCB传送方向/PCB direction | 离线/Offline |
| 平台速度/Platform speed | 70m/min |
| 插件方向/Pin direction | 90°递增/90°incremental |
| 插件速度/Insertion speed | 0.4S/40.4S/PC |
| 通讯方式/Communication | RS485/RS232 |
| PCB进出板时间/PCB exchange time | 人工安装/Manual installation |
| 来料方式/Feeding type | 散料/Bulk material |
| 插装头数量/Insertion head | 1个11 |
| 孔位校正方式/Hole position recognition | CCD高清工业相机视觉系统/CCD high-definition industrial camera vision system |
| 控制系统/Control system | 工业电脑+显示屏Windows系统/Industrial computer + display screen Windows system |
| 设备尺寸/Machine dimension | L2070*W1250*H1600(mm) |
| 重复精度/Repetition accuracy | X轴:±0.018; Y轴:±0.018/X-axis:±0.018; Y-axis:±0.018 |
| 设备框架材质/Machine frame | 钢结构/Steel structure |
| 重量/Weight | 约1200KG/About 1200KG |
| 气压/Air pressure | 0.55+0.05MPa |
| 设备功率/Power consumption | 1500W |
| 电源/Supply voltage | AC220 60HZ |
| 使用温度/Operating temperature | 5-40℃ |
| 使用湿度/Operating humidity | 10-90%RH |
| 环境要求/Environment requirement | 无腐蚀气体/Non-corrosive gas |
