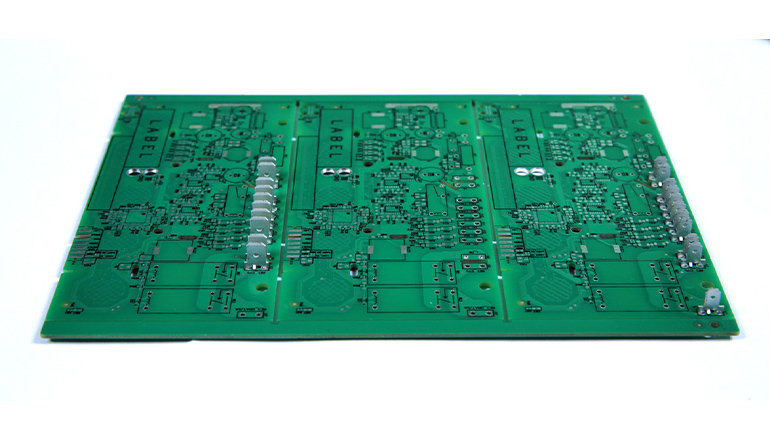

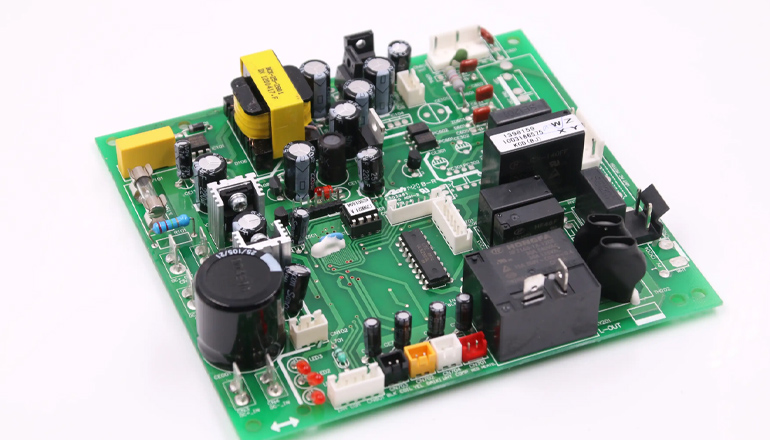

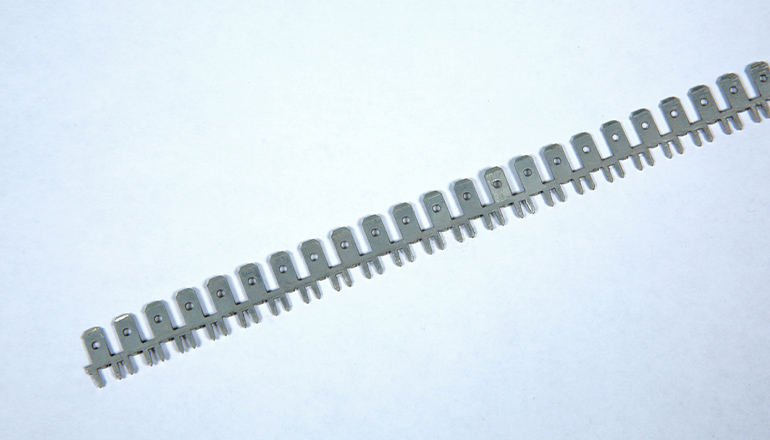

设备用于将卷装的连带端子自动裁切成单个后，通过插件头精准的插入PCB。承载PCB的平台采用X轴、Y轴机构组成，头部旋转。稳固的钢结构平台及主体框架、同服控制系统、凸轮传动机构，稳定高效以及高精度。拥有完善的检测及监测功能，操作方便简洁。
设备用于将卷装的连带端子自动裁切成单个后，通过插件头精准的插入PCB。承载PCB的平台采用X轴、Y轴机构组成，头部旋转。稳固的钢结构平台及主体框架、同服控制系统、凸轮传动机构，稳定高效以及高精度。拥有完善的检测及监测功能，操作方便简洁。
| 参数名称 | 参数详情 |
|---|---|
| PCB 尺寸/PCB size max | max:450*350mm |
| PCB 传送方向/PCB direction | L-R;R-L |
| PCB 支撑方式/PCB Support | 顶杆/Anvil |
| 平台速度/Platform speed | 70m/min |
| 插件方向/Pin direction | 0-90 度任意旋转/Freerotationbetween0-90° |
| 插件速度/nsertion speed | 0.5S 件/0.5S/PC |
| 通讯方式/Communication | RS485/RS232 |
| PCB 进出板时间/PCBexchangetime | 6S |
| 来料方式/Feeding type | 卷料/Rolling |
| 插装头数量/Insertion head | 1-2/up to 2 |
| 孔位校正方式/Hole positionrecognition | CCD 高清工业相机视觉系统/CCDhigh-definitionindustrial camera vision system |
| 控制系统/Controlsystem | 工业电脑+显示屏 Windows 系统/Industrial computer+displayscreen Windows system |
| 设备尺寸/Machine dimension | L2100*W1250*H1600(mm) |
| 重复精度/Repetition accuracy | ±0.018mm |
| 设备框架材质/Machineframe | 钢结构/Steelstructure |
| 重量/Weight | 约 1200KG/About1200KG |
| 气压/Air pressure | 0.55±0.05MPa |
| 设备功率/Powerconsumption | 1500W |
| 电源/Supply voltage | AC220V 60Hz |
| 使用温度/Operating temperature | 5-40 度/5-40℃ |
| 使用湿度/Operating humidity | 10-90%RH |
| 环境要求/Environmentrequirement | 无腐蚀气体/Non-corrosive gas |
